Реконструкція зовнішніх та внутрішніх електричних мереж для електропостачання комплексу переробки біомаси в біогаз для виробництва електричної та теплової енергії в Київській області

По даному об’єкту була зроблена робота:

• Технічний супровід приєднання до електричних мереж;
• Проектування енергетичних об’єктів та виконання кошторисної документації;
• Електромонтажні роботи.

Згідно технічного рішення було зазначено розподіл точки приєднання, тому проектно-вишукувальні та монтажні роботи проводилися з розподілом мереж, а саме:

Мережі ОСР.

1. На існуючій опорі ЛЕП-10кВ ПС-35/10кВ встановлено пристрій відгалуження УВ-3-0;

2. Встановлено проектовані з/б опори;

3. На проектованих опорах встановлено додаткове обладнання:

лінійний роз'єднувач РЛНДз-10/400У1;

4. Збудовано ділянку ПЛЗ-10кВ самонесучими захищеними проводами системи 3AAsXSn 1х50;

5. Зближення та пересічення проектуємої ПЛЗ-10кВ з інженерними спорудами виконано в відповідності до ПУЕ-2017. Для недопущення перекриття ізоляторів під час грози, на проект. опорах ПЛЗ-10кВ встановлено захисні апарати типу ASICS 150u та ASIC 150u,  по одному  на кожну опору з чергуванням фаз до яких вони приєднуються на наступних опорах. Для можливості підключення переносних заземлень, на першій та останній опорі проект.ПЛЗ-10кВ на кожну фазу встановлено пристрої типу TNDC 28401ВІ 95.

Мережі замовника.

1. Встановлено проектовані з/б опори АП10-1(1хСВ105-5),  КМР-1 (1хСВ105-5);

2. На проектованих опорах встановлено додаткове обладнання, а саме:

- встановлено лінійний роз'єднувач РЛНДз-10/400У1;

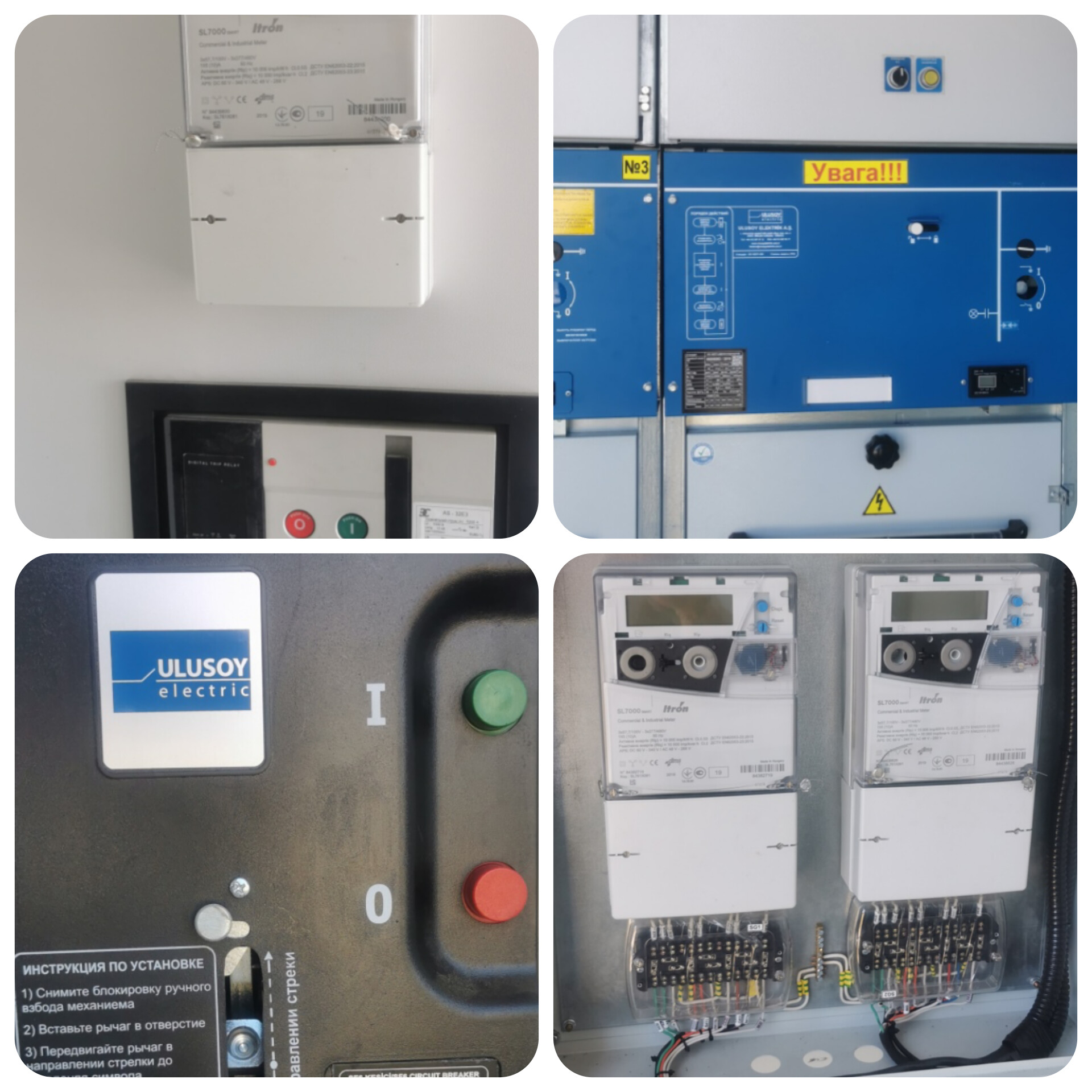

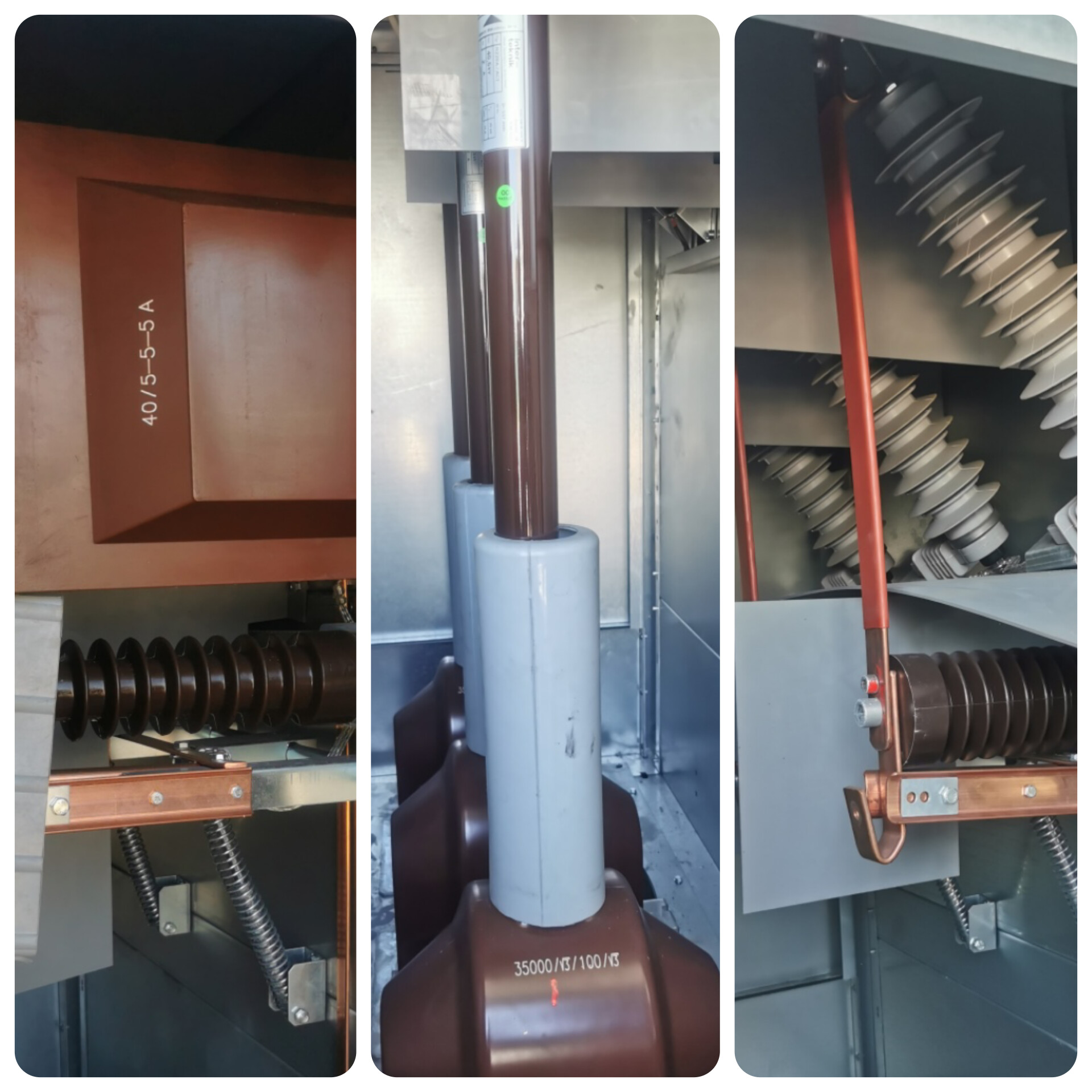

- улаштовано пункт комерційного обліку ПКО-10;

-встановлено роз'єднувач РЛНд-10/400У1, встановлено комплекти обмежувачів перенапруги та кабельних муфт для переходу ПЛЗ-10кВ в КЛ-10кВ.

3. Збудовано ділянку ПЛЗ-10кВ самонесучими захищеними проводами системи 3AAsXSn 1х50;

4. Від проект.опори по земельній ділянці замовника, збудовано КЛ-10кВ, кабелем з ізоляцією зі зшитого поліетилену, типу 3хАПвЕгаПУ-20 1х50/16 до проектованої КТПБ-1600/10/0,4кВ (поставлялося Замовником).

6. Кріплення проводів виконати за допомогою лінійної арматури. Зближення та пересічення проектуємої ПЛЗ-10кВ з інженерними спорудами виконано в відповідності до ПУЕ-2017. На проект. опорах ПЛЗ-10кВ, згідно нормованого ПУЕ-2017 Rз.п.≤ 10 Ом, виконано заземлення  опор ПЛЗ-10кВ.

Для недопущення перекриття ізоляторів під час грози, на проект. опорах ПЛЗ-10кВ встановлено захисні апарати типу ASICS 150u та ASIC 150u,  по одному  на кожну опору з чергуванням фаз до яких вони приєднуються на наступних опорах. Для можливості підключення переносних заземлень, на першій та останній опорі проект.ПЛЗ-10кВ на кожну фазу встановленого пристрої типу TNDC 28401ВІ 95.

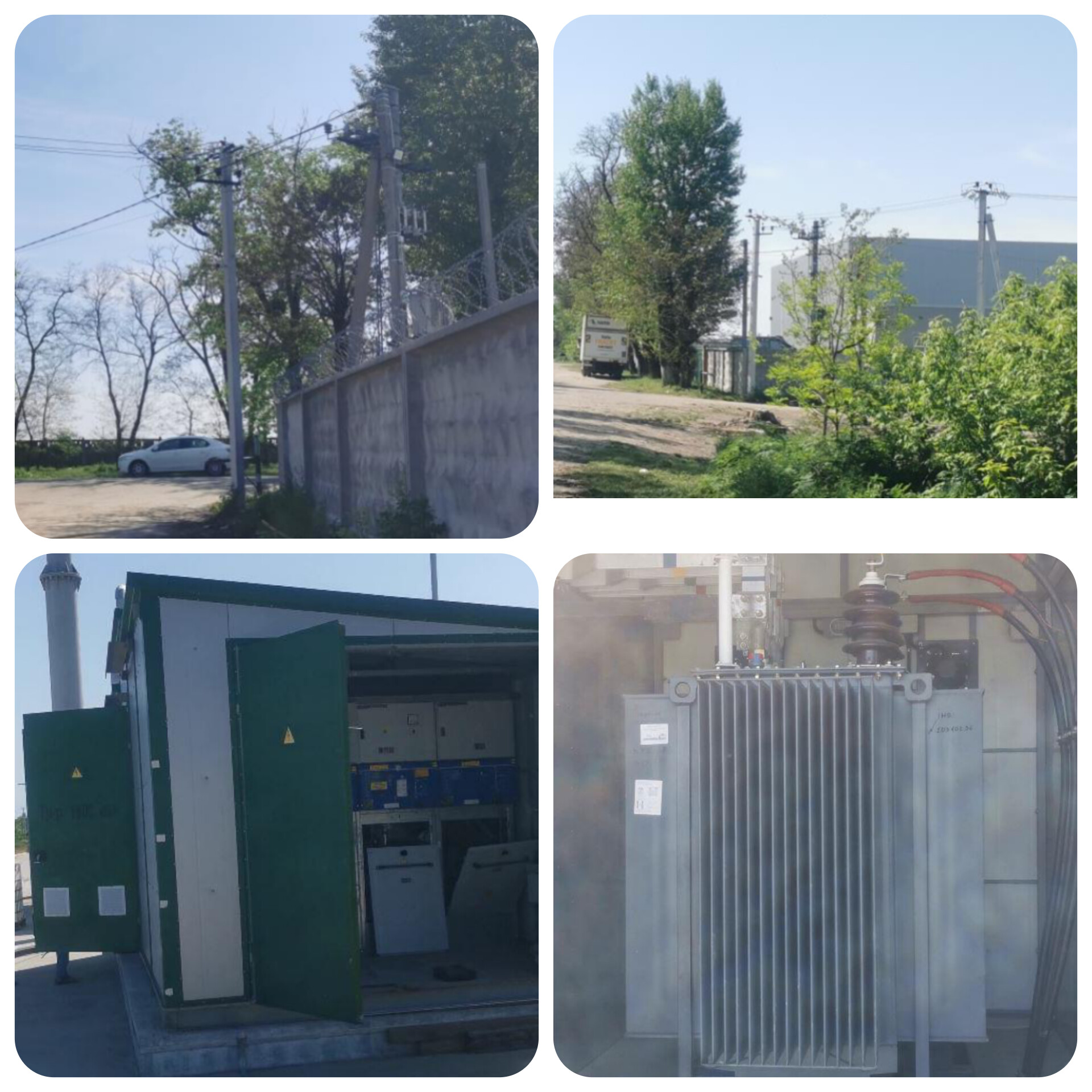

5. На земельній ділянці замовника встановити проектовану КТПБ-1600/10/0,4кВ, що являє собою блочну комплектну споруду, виготовлену зі "сендвіч панелей" в заводській комплектації. Фундамент КТП, збудовано замовником, відповідно до технічних характеристик КТПБ.

6. Мережі 0,4кВ, виконуються силовими кабелями відповідно до навантажень, що прокладаються в існуючих кабельних каналах від РУ-0,4кВ проектної КТПБ до існуючого ГРЩ-0,4кВ. біогазової установки.
